数字孪生典型应用案例——安徽创新智慧楼宇运营管理平台
作者 | 安徽网2022-09-30

安徽创新馆是我国第一座以创新为主题的科技展馆,场馆总占地面积150亩,建筑面积8.2万平方米。全馆由三栋独立的场馆组成,一号馆以科技成果展示为核心,二号馆以科技创新成果服务为主题,三号馆以科技成果转化交易为主题。

(一)案例背景

基于该建筑的特殊性与科技创新元素,结合VR、大数据、云计算、物联网等当代前沿技术,通过融合各类场景数据如GIS、BIM、倾斜摄影、设计文件、3D模型等数据,建立逼真的虚拟场景,1:1孪生对应的数字世界,实现人、地、事、物在数字世界里的镜像孪生。用户通过智慧楼宇运营管理平台(以下简称 BOS)瞬间掌握营运环境,极大缩短反应时间。安徽创新馆BOS系统作为全省首个落地智慧园区数字孪生管控平台,将为场馆提供全面、精准、高效的安全及运营管理。

BOS及智慧楼宇管理系统,通过可视化的数字孪生场景与IOT数据结合,建立逼真的虚拟建筑场景,建筑内外场景能够实时漫游,并且对周边环境进行虚拟1:1还原,与真实的场景保持一致,虚拟建筑能够进行大小缩放、分层查看、分间查看、能够进行平面360度旋转、立面180度旋转,能够自由操作,便于运维管理人员操控,加快响应速度,缩短处理时间。

BOS 是对传统智能楼宇的创新升级,是未来对楼宇、场馆、机场、高铁站等功能性繁多的公共区域进行预防性管理、节能管理、空间管理的标准产品,通过该系统我们可以连接楼宇的各个控制系统、连接用户、降低成本、提高效率。

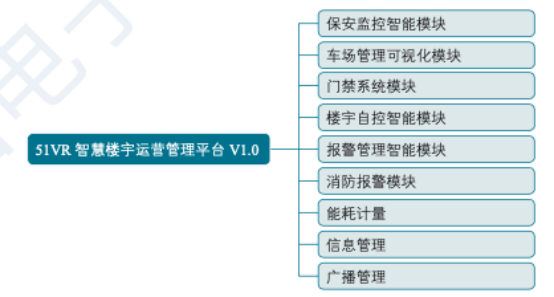

(二)系统框架

(三)案例特点

综合监控:基于高精度还原的3D+场景集成视屏监控数据,通过摄像设备实现对创新馆全面覆盖的实时监视与控制。通过建筑物模型图、楼层平面图和景区电子地图可选择待操作的监控点设备,对电视监控系统进行快捷操作。集成系统可以接受其它子系统的报警实现联动。控制视频画面的切换、缩放、摄像头聚焦、转动、切换预置位等功能。

楼宇自控:综合信息集成系统与楼宇自动化系统的主机或控制器相连,通过楼宇自动化系统提供接口汇集各种设备的运行和检测参数。如冷冻机、热交换、新风机组、空调机组、各种泵的开/关状态、运行正常/非正常状态等数据,并实施控制各设备。

消防报警:基于高精度还原的3D+场景及各类型火灾感知设备终端数据集成,消防自动化报警系统与集成平台数据流(限于消防法规,只监测不控制,为单向),消防报警系统通过RS232网络向集成管理系统传递信息,内容包括系统主机运行状态、故障报警;火灾报警探测器的工作状态、探测器地址、位置信息、相关联动设备的状态。

能耗计量:将整个楼宇的各种能耗实事反映出来,在集成管理系统中,可以方便监控和了解整个楼宇的状况;同时,也可以在监视工作站上实时显示楼宇内的环境参数相应的信息。能源管理模块对能耗各子系统能量的报表统计,以年、月、日、饼、柱图不同方式表示及对比。

信息引导:集成平台从信息导引与发布系统获取实时的设备运行状态数据,同时监视信息导引与发布系统的运行、远程开启 / 关闭等。

(四)案例成效和意义

提供智能硬件设备集成数据平台,能够接入IOT设备数据(设备运行参数、设备运行状态等),并形成统一数据输出平台,支持api接口调用及参数配置。支持数据存储及分布式存储应用。构建数据输出中间层,优化数据结构与数据分析环节,可支持对于历史数据的数据库基本功能。逐步完成 IOT设备数据湖的构建。

监控平台以摄像头数据中转处理及数据分析处理为功能构建。支持多格式码流数据接入,支持码流接入分类,参数配置解析能力,可支持视频数据存储功能,存储时间、制式、清晰度可配置。满足视频数据统一转码形成统一制式数据输出。根据楼宇平台对楼宇事件进行数据监控,对于异常信息进行报警显示, 并提供报警信息定位,呈现事情情况与发声位置,做到中央指挥。

能效管理系统是一个综合性系统,目前可以提供基础性能效管理呈现。根据集成数据底层完成管理模块功能搭建。实时展示能源消耗情况,能源消耗曲线,增加费用统计模块,实时计算费用指标。对各类能效使用及消耗做到细分颗粒度管理。掌握楼宇的能效问题。
