“5G+工业互联网”典型应用和案例——华伍制动器5G+云管理平台
作者 | 江西工信2022-09-20

(一)实施主体

中国移动通信集团江西有限公司宜春分公司、江西华伍制动器股份有限公司 丰城市大数据发展中心

(二)案例简述

本项目将5G传输模块集成到现有的BMS产品监控系统,实时将收到的数据通过5G网络传输到企业后台云中心上,进行远程监控和数据存储。客户可通过平台查询到每个制动器的状态,包括使用时长,当前是否存在故障,是否存在告警等。

(三)需求痛点

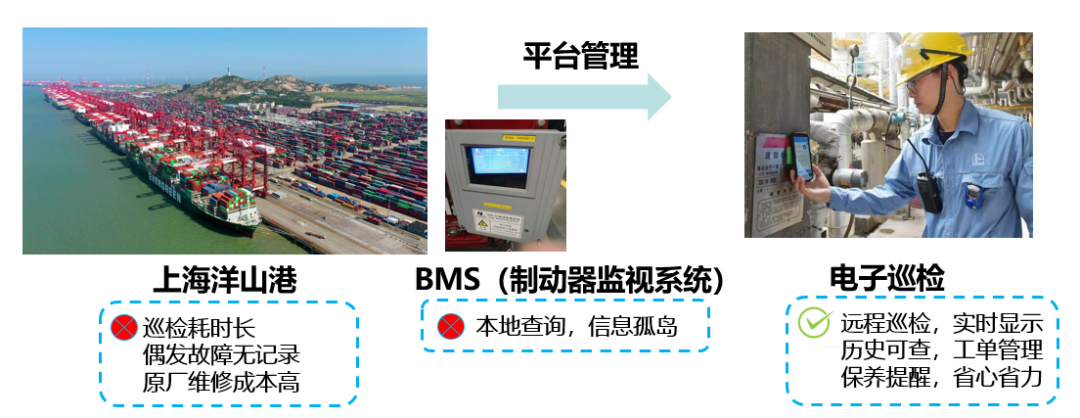

建设出具有工业制动器特色的5G+制动器监控管理平台,助力各大港口、钢厂客户5G智慧工厂、港口的建设,解决当前人工巡检距离远、耗时长、巡检人员设备故障处理经验不足、偶发故障无历史记录,原厂维修成本高等设备管理问题,为各类制动设备安全正常运行保驾护航。针对产品制造商,由于没有产品的 运行数据,无法及时了解批次产品的质量情况,对产品质量无法做到追溯和提升。


(四)解决方案

1.本项目应用在各类使用工业制动器的场所,如港口,矿山,塔吊,大型风力发电等场所下,项目云平台架构可适配各类工业设备。

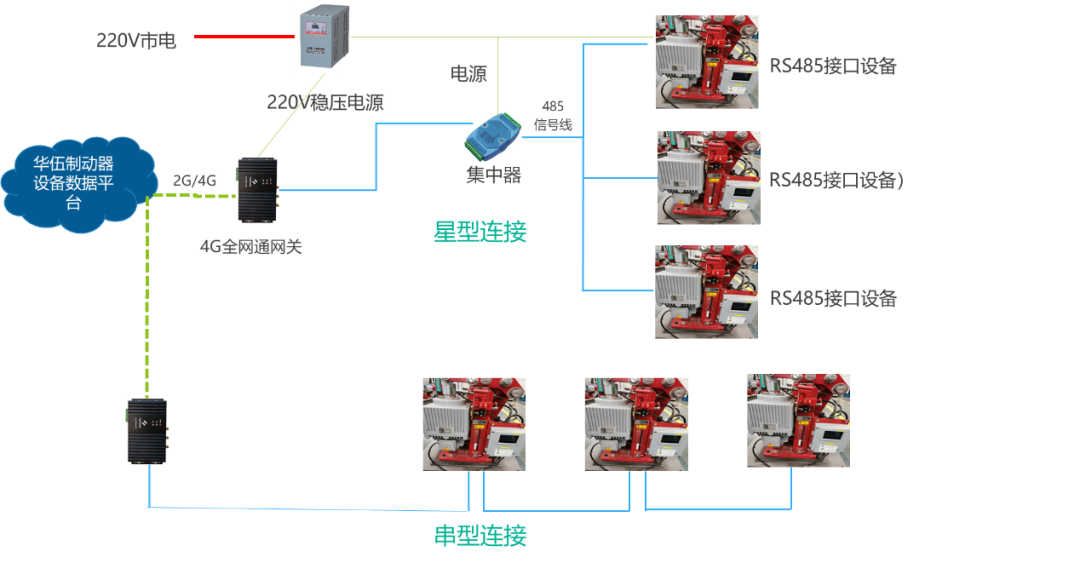

2.制动器系统5G组网:目前国内智能制动器对外的通信接口基本支持Profibus-DP类接口,RS485/232接口等。鉴于目前港口的制动器位置都处于相对集中的地区,在制动器设备支持被动查询功能后(即支持查询命令响应),可以使用485级联方式,将多个制动器利用485线进行级联,然后利用5G工业通信网关与每台BMS进行通信,定时对每台BMS设备进行数据采集,再统一进行数据上传,节省硬件资源。

3. 5G制动器监控管理平台:制动器监控管理平台包含前端界面、手机APP、后台服务器系统,为一整套的网页服务前后端系统。系统可部署在运营商公有云上,也可部署于5G专网边缘云上,方便维护和管理。由于采取的云端部署。云服务器从物理层、服务器安全、网络安全、数据安全4个层面构建了安全防护和保障体系,保障客户应用及数据安全,主要包括: 抗DDoS、网络入侵检测、Web 应用防护、漏洞扫描、云主机安全、态势感知、云堡垒机、Web全栈防护等,使得整个平台系统具备较高的安全等级和稳定性。

(五)应用成效

1.直接为企业人员减少点巡检运维成本。

2.为企业提供运维工单管控,提升企业管理效率。企业可轻松对制动器的故障,保养等问题等进行把控,维持设备的良好运转。

3.为华伍提供产品运行数据,可做制动器质量追溯,提升产品品质。
