小米自研快充芯片澎湃 P1 :热损耗直线下降 30%
作者 | 物联网智库2021-12-24

今天,小米发布了米自研的第三款芯片澎湃 P1。雷军称,小米 12 Pro 搭载澎湃 P1 充电芯片,行业首次实现“120W 单电芯”充电技术。

小米现已发布澎湃 P1 的详细介绍,官方称澎湃 P1 填补了 120W 单电芯快充行业空白。

小米详解澎湃 P1 自研快充芯片:热损耗直线下降 30%

小米详解澎湃 P1 自研快充芯片:热损耗直线下降 30%

小米表示,过去的单电芯快充体系中,要把输入手机的 20V 电压转换成可以充入电池的 5V 电压,需要 5 个不同种电荷泵的串并联电路。大量的电荷泵和整体串联的架构会带来很大的发热量,实际使用中完全无法做到长时间满功率运行,更难以做到 120W 高功率快充。

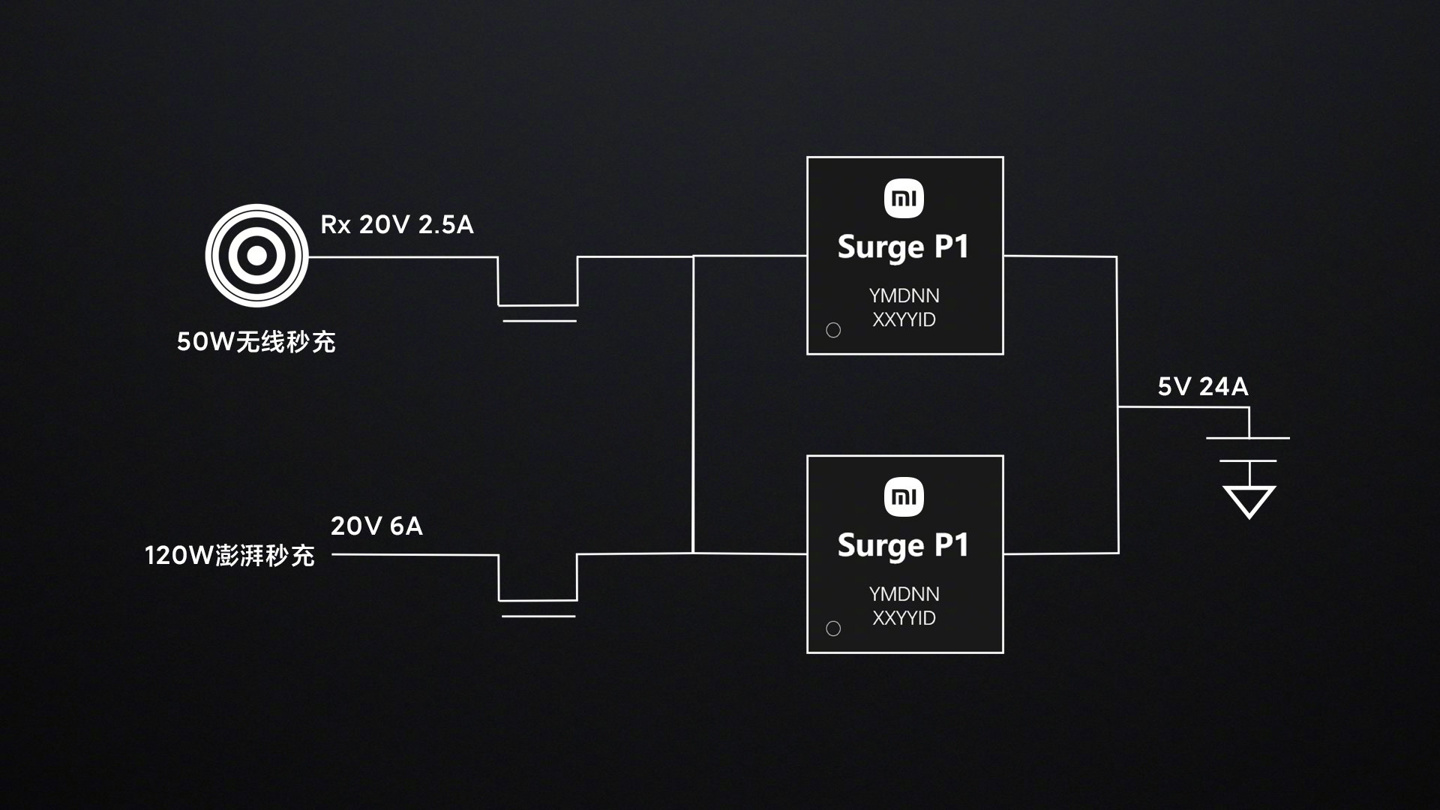

驱动小米 120W 澎湃秒充的核心是两颗小米自研智能充电芯片:澎湃 P1。它们接管了传统的 5 电荷泵复杂结构,将输入手机的高压电能,更高效地转换为可以直充电池的大电流。

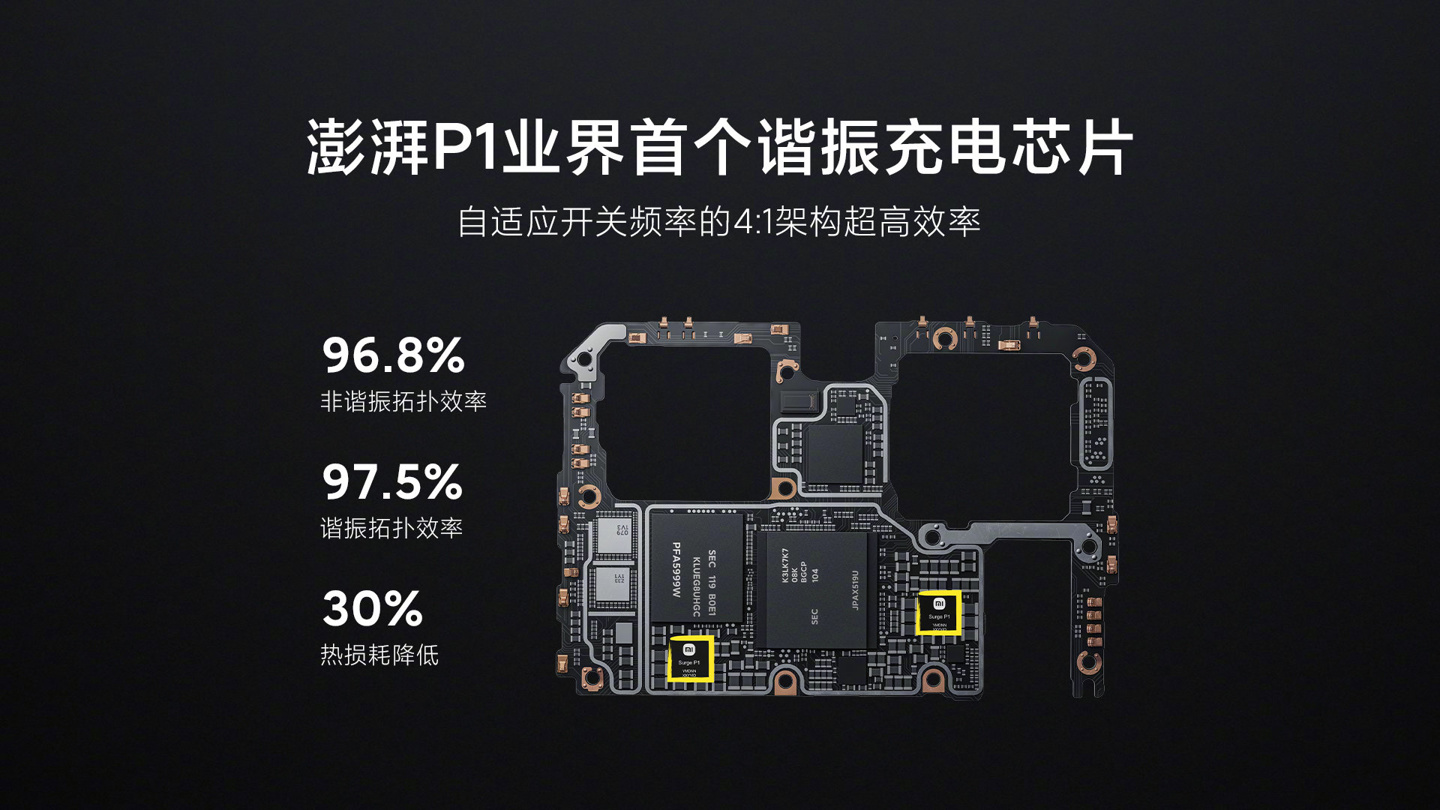

小米表示,澎湃 P1 作为业界首个谐振充电芯片,拥有自适应开关频率的 4:1 超高效率架构,谐振拓扑效率高达 97.5%,非谐振拓扑效率为 96.8%,热损耗直线下降 30%

澎湃 P1 本身承担了大量的转换工作:传统电荷泵只需要两种工作模式(变压、直通),而澎湃 P1 需要支持 1:1、2:1 和 4:1 转换模式,并且所有的模式都需要支持双向导通,这意味着总共需要 15 种排列组合的模式切换控制 —— 是传统电荷泵的 7 倍。正向 1:1 模式让亮屏充电效率更高,正向 2:1 模式可兼容更多充电器,正向 4:1 可支持 120W 澎湃秒充,反向 1:2/1:4 模式可支持高功率反向充电。

小米称,澎湃 P1 也是小米充电效率最高的 4:1 充电芯片,可做到 0.83W / mm² 超高功率密度,LDMOS 也达到业界领先超低 1.18mΩmm² RSP。而澎湃 P1 芯片内部需要用到三种不同耐压的 FLY 电容,每颗电容需要独立的开短路保护电路,而每种工作模式又需要严格控制预充电压,功率管数量接近传统电荷泵的两倍。并且因为拓扑设计和功能复杂度的提升,每片澎湃 P1 在出厂时都需要通过 2500 多项测试,远高于传统电荷泵。

小米详解澎湃 P1 自研快充芯片:热损耗直线下降 30%

即将在 12 月 28 日发布的小米 12 Pro 是第一款搭载澎湃 P1 的智能手机,它支持有线 120W 澎湃秒充、50W 无线秒充和 10W 无线反向充电。
