“5G+工业互联网”典型应用和案例——华翔5G+智慧工厂
作者 | 江西工信2022-09-20

(一)实施主体

南昌华翔汽车内外饰件有限公司、中国移动通信集团江西有限公司南昌分公司

(二)案例简述

华翔5G+智慧工厂通过建设5G专网、5G+数据采集MES、SAP ERP、5G+AGV物流仓储、5G+数据集成驾驶舱等5G融合应用场景,实现采购、生产、库存三大业务的一体化应用,实现部门业务数据互通,提高各环节工作效率,节省人工成本,降低企业管理费用,降低资源消耗;实现采集数据的即时性及丰富性。

(三)需求痛点

从内部管理来说,各种矛盾问题凸显:生产过程不透明,缺乏有效防错控制;缺乏完整的追溯体系;无法实时跟踪生产进度,生产效率低;仓储管理混乱,物料配送效率低,易出错等。

(四)解决方案

1.华翔5G专网建设:采用公网专用共享式UPF模式建设5G专网,实现5G专网信号全覆盖。


2.5G+数据采集&MES、ERP系统:通过5G网络打通前端OT层与后端MES、ERP等应用系统,实现后端系统与前端设备的双向打通、数据融合,完成设备状态管理、生产计划管理、生产质量管理、产品管理、采购管理、仓储管理等内容。

3.5G+AGV物流运输:基于5G网络高可靠和超低时延的技术特性,对5G AGV物流运输小车进行调度控制,实现对AGV的精准调度和工厂物料的自动化流转,减少人工、提高仓储物流转运效率。


4.5G大数据驾驶舱:通过对工厂底层设备数据的采集与MES、EPR等信息系统数据的集成汇聚融合,基于中国移动OnePower工业互联网平台,适配开发客户所需的应用功能,结合大规模数据采集能力,形成数据采集+工业互联网平台的业务流程融合与数据融合。

5.华翔工厂的5G专网接入2B共享UPF,实现对2B用户的鉴权、移动性管理、网络切片及网元的基础运维、告警/性能的统一监控。

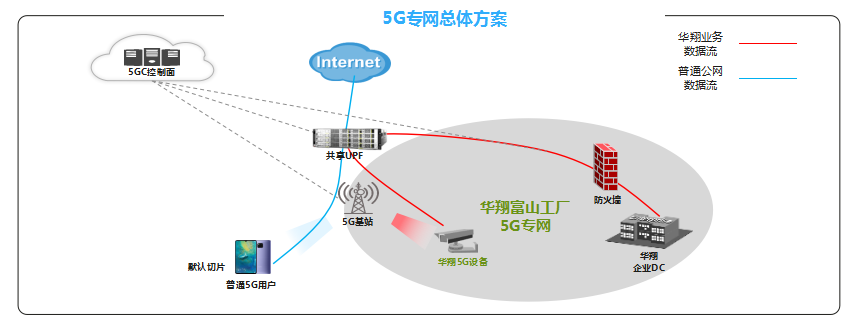

详细方案描述如下:项目采用2.6GHz频段的5G基站满足垂直行业客户专网需求,5G组网方案采用SA组网;UPF部署在移动核心机房提供业务本地计算处理能力;部署在移动机房的UPF可提供热备容灾的能力,保证业务的高可靠性;UPF和南昌华翔富山工厂服务器之间开通一条专线,用于5G数据的回传;公网用户5G业务通过厂区5G接入TO C业务的5G网络,通过中国移动CMNET网络实现5G上网业务,车间5G业务终端通过TO B UPF实现业务的分流处理,与公网业务完全隔离,保证数据的安全性和综合建网成本最优。

(五)应用成效

1.生产计划的准确度提升10%以上。

2.库存数据准确率提升20%以上,降低WIP(在制品)库存量5%以上。

3.生产效率提升5%以上。

4.企业人力成本降低30%以上。

5.全程可视化,成本降低10%以上。
